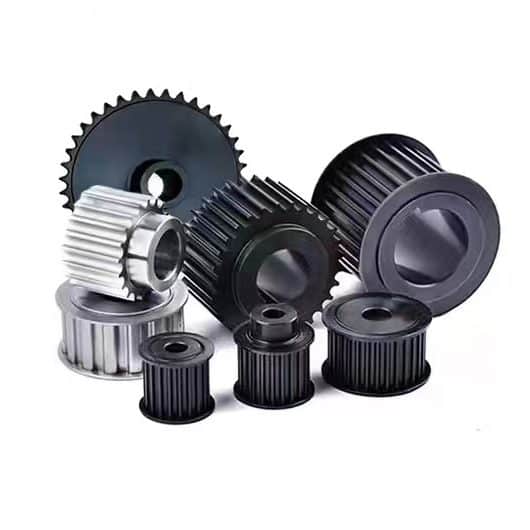

同步帶輪，材質選用一般以碳素鋼為主，也可按客戶要求采用鋁合金、銅材、尼龍等材料加工；同步帶輪外徑如大于250mm，一般采用鑄鐵材料。圓弧齒輪傳動的特點：圓弧齒輪傳動試點嚙合傳動，值適用于斜齒輪，不能用于直齒輪。相對曲率半徑比漸開線大，接觸強度比漸開線高。對中心距變動的敏感性比漸開線大。加工時，對切齒深度要求較高，不允許徑向變位切削，并嚴格控制裝配誤差。

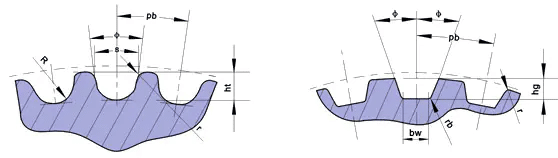

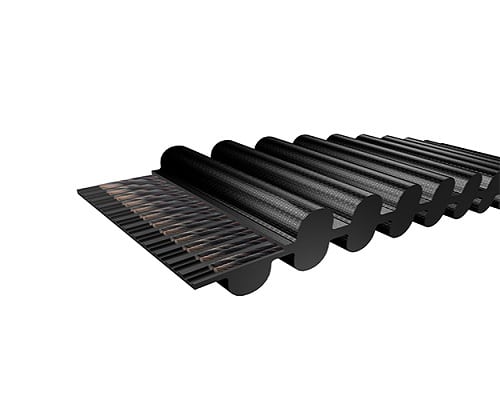

圓弧齒同步帶輪廓尺寸

槽型	節距 pb	齒槽深 hg	齒槽圓弧半徑 R	齒頂圓半角 r1	齒槽寬 s	兩倍節頂距 2δ	齒形角
3M	3	1.28	0.91	0.26~0.35	1.90	0.762	≈14°
5M	5	2.16	1.56	0.48~0.52	3.25	1.144	≈14°
8M	8	3.54	2.57	0.78~0.84	5.35	1.372	≈14°
14M	14	6.20	4.65	1.36~1.50	9.80	2.794	≈14°
20M	20	8.60	6.84	1.95~2.25	14.80	4.320	≈14°

梯形齒同步帶輪廓尺寸

型號	MXL		XXL		XL		L		H		XH		XXH
齒槽底寬bw	0.84±0.05		1.14±0.05		1.32±0.05		3.05±0.10		4.19±0.13		7.90±0.15		12.17±0.18
齒槽深?hg	0.69	0	0.84	0	1.65	0	2.67	0	3.05	0	7.14	0	10.31	0
		-0.05		-0.05		-0.08		-0.10		-0.13		-0.13		-0.13
齒頂圓角半徑 rt	0.13	0.05	0.30	0.05	0.64	0.05	1.17	0.13	1.60	0.13	2.39	0.13	3.18	0.13
		0		0		0		0		0		0		0
兩倍節頂距 2β	0.508		0.508		0.508		0.762		1.372		2.794		3.048
齒槽半角Φ+1.5°	20		25		25		20		20		20		20
齒根圓角半徑 rb	0.35		0.35		0.41		1.19		1.60		1.98		3.96

同步帶輪規格型號標識

表示方式

1. 同步帶輪型號
2. 齒形尺寸、公差及技術參數
3. 各類同步帶輪齒面寬度尺寸表

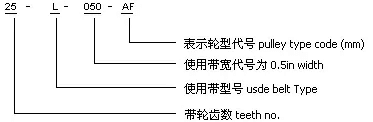

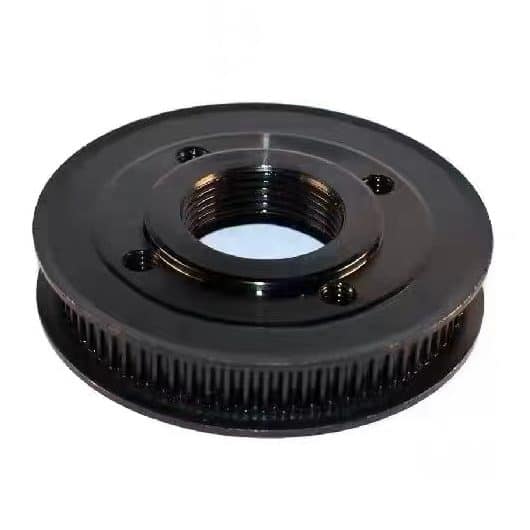

同步帶輪零件號由節距、齒數及適用同步帶寬度三個參數組成來定義辨識。舉例：零件號AF29-8M-30含義：8mm節距，29齒數，AF表示同步帶輪代碼，并適用30mm同步帶寬度。

同步帶輪的節距是指相鄰齒中心間的距離，單位為毫米。字母對應的節距如下： 2M =迷你特輕型= 2mm 節距;3M =特輕型= 3mm 節距;5M = 輕型= 5mm 節距;8M =重型 = 8mm 節距.

同步帶輪寬度-指能在同步帶輪上運行的最大同步帶寬度，該寬度值為零件號上相應數值的百分之一，單位為毫米。
